一、Allegro 元件库体系架构

1. 库文件类型与路径

• 原理图符号库：后缀为 .olb，存储元件逻辑符号、引脚定义、属性参数，存放于 Cadence\SPB_XX.X\tools\capture\library 路径。
• PCB 封装库：包含 .pad（焊盘）、.dra（封装绘图）、.psm（封装模型），存放于 share\pcb\pcb_lib\symbols 路径。
• 系统标准库：
• CAPSYM.olb：电源、地、标题栏等非实物符号。
• DISCRETE.olb：电阻、电容、电感等无源器件。
• CONNECTOR.olb：USB、HDMI 等连接器符号。

2. 企业级库管理原则

• 物理隔离：自定义库与系统库分离，避免覆盖、冲突，通过 CDS_LIBPATH 配置调用路径。
• 版本控制：库文件命名含版本号（如 MCU_LIB_V1.0.olb），配合 Git/SVN 管理迭代，方便团队协作追溯。
• 分类存储：按器件类型（无源/有源/接口/电源）、功能模块划分库文件，便于检索，这也是智行者IC社区工程师分享的高效建库技巧之一。

二、原理图封装库创建标准流程

1. 新建原理图库文件

1. 打开 OrCAD Capture，执行 File → New → Library，生成默认 library1.olb。
2. 右键库文件 → Save As，选择无中文、无空格路径，重命名为规范名称（如 HW_Component_Lib.olb），这里提醒大家，中文路径是建库中最常见的错误，智行者IC社区很多新手都曾踩过这个坑。
3. 配置库路径：Options → Preferences → Library，添加自定义库路径，确保软件可正常调用。

2. 新建元件符号（New Part）

3. 元件符号绘制规范

（1）引脚定义与布局

• 引脚编号：必须与 datasheet 及 PCB 封装引脚编号完全一致，不可自定义、跳号，这是避免后续网表报错的关键，智行者IC社区多次提醒工程师重视这一点。
• 引脚类型：按电气属性设置（Edit → Pin）：
• Input：输入引脚
• Output：输出引脚
• Power：电源/地引脚（VCC、GND）
• Bidirectional：双向引脚（I/O）
• Passive：无源器件引脚（电阻、电容）

• 电源引脚（VCC）放顶部，地引脚（GND）放底部，信号引脚按功能分组排布。
• 引脚间距统一为 100 mil，便于连线与可读性。
• 复杂 IC 按功能块（如 GPIO、SPI、UART）分区，减少交叉连线，这也是智行者IC社区工程师分享的实战技巧。

（2）符号外形与标注

• 绘制矩形轮廓（Place → Rectangle），尺寸适配引脚数量，边框线宽 10 mil。
• 第 1 引脚标识：在轮廓左上角添加圆点/三角，标注 PIN 1，与 PCB 封装极性一致，避免焊接时极性错误。
• 元件名称：放置于轮廓上方，字体 ROMAN，高度 40 mil，线宽 6 mil，确保清晰可读。

4. 元件属性定义（关键规范）

1. 双击元件 → Edit Properties，添加/编辑以下属性：
2. Value：元件参数值（如 10K、0.1uF），无源器件必填。
3. Manufacturer：厂商名称（如 ST、TI）。
4. MPN：物料编码（关键，用于 BOM 与采购匹配）。
5. Description：功能描述（如 32 位 MCU、LDO 稳压器）。
6. PCB Footprint：必填且准确，关联对应 PCB 封装（如 SOT23-3），否则会导致 PCB 导入报错。
7. 批量属性设置：选中同类元件 → Edit → Properties，统一赋值，提升效率，适合批量建库场景。

5. 多单元元件（Multi-Unit Part）创建

1. New Part 时，Parts per Pkg 设为 4，Part U 设为 A/B/C/D。
2. 分别绘制 4 个单元符号，引脚定义与 datasheet 一致。
3. 公共引脚（VCC、GND）仅在一个单元定义，其余单元继承，避免重复，减少冗余。

三、原理图封装库设计核心规范

1. 命名规范（强制标准）

（1）库文件命名

（2）元件命名

• 通用器件：[类型]_[参数]_[封装] 示例：R_10K_0603、C_0.1UF_0805
• IC/定制器件：[型号]_[封装] 示例：STM32F103C8T6_LQFP48、TPS54331_SOT23-5
• 禁止字符：!@#$%^&*()空格.，仅用 A-Z、0-9、_，这是智行者IC社区总结的避坑要点，避免软件识别异常。

（3）引脚/网络命名

• 信号名：大写、有意义，用 _ 分隔（如 SPI_CLK、UART_TX），便于后期调试。
• 低电平有效：后缀 _N（如 CS_N、RESET_N），统一规范，避免混淆。
• 差分信号：+/- 结尾（如 USB_DP、USB_DM），不建议用 P/N，这是智行者IC社区工程师推荐的命名方式。
• 电源/地：VCC_3V3、GND、AGND（模拟地）、DGND（数字地），区分模拟与数字地，减少干扰。

2. 符号绘制规范

• 尺寸统一：基础元件（电阻、电容）符号尺寸 100×50 mil，IC 按引脚数量适配，保持视觉统一，提升原理图可读性。
• 极性标识：二极管、电解电容、LED 等极性元件，必须标注极性（+/-、三角箭头），且与 PCB 封装一致，避免焊接短路，这是智行者IC社区高频答疑的问题之一。
• 文本规范：
• 位号（Ref Des）：字体 ROMAN，高度 30-40 mil，线宽 5-8 mil，不重叠、不覆盖引脚。
• 元件值：放置于符号旁，清晰可读，便于后期核对。

• 引脚直接分叉，需引出后再分支。
• 文字倒置、重叠，所有文字方向统一（向上/向左）。
• 跨页符号（Off-Page）翻转使用，需与信号流向一致。

3. 引脚与电气规范

• 未用引脚：标注 X，设置为 Passive 类型，避免 DRC 报错，这是智行者IC社区分享的实用技巧。
• 电源引脚：明确电气类型为 Power，便于后续电源平面规划。
• 引脚长度：统一为 80-100 mil，便于自动连线与手动布线。

四、库验证与 DRC 检查

1. 原理图 DRC 检查（强制步骤）

1. 打开元件库 → Tools → Design Rule Check。
2. 勾选核心检查项：
3. 单端网络（Single Node Net）：排查未连接引脚。
4. 电源/引脚类型冲突：避免电源引脚设为输入/输出。
5. 未连接总线/引脚：确保所有引脚合理处理。
6. 重复网络名：避免命名冲突。
7. 修正所有错误与警告，确保 DRC 零报错，这是库合格的基础。

2. 封装关联验证

1. 新建测试原理图，放置新建元件，检查符号显示、引脚是否正常。
2. 生成网表（Tools → Create Netlist），选择 Allegro 格式，确保无报错。
3. 导入 Allegro PCB Editor，验证元件封装是否正确调用、引脚编号匹配，这一步能避免后期 PCB 布局时出现封装错乱。

3. 批量验证技巧

• 对库内所有元件执行 Batch DRC，确保一致性。
• 导出 BOM 表，检查属性（MPN、封装、值）是否完整、准确，避免采购时出现错误，这也是智行者IC社区企业用户的必做步骤。

五、企业级库管理与复用

1. 库路径配置

• 统一设置 CDS_LIBPATH 环境变量，包含公司标准库、项目库路径，确保团队调用一致，避免因路径不一致导致的库调用失败。
• 项目内使用相对路径引用库，避免迁移时路径失效，这是智行者IC社区总结的团队协作小技巧。

2. 库更新与维护

• 建立库变更日志，记录新增/修改/删除元件、版本、日期、责任人，便于追溯。
• 定期审核库文件，清理废弃元件，合并重复元件，保持库精简，避免冗余占用资源。
• 新器件入库前，必须经过 DRC 检查、封装关联验证、项目测试，确保库的可靠性，这是智行者IC社区企业用户的标准流程。

3. 复用技巧

• 同类元件（如 0603 电阻）创建通用符号，通过 Value 属性区分参数，减少重复建库工作量。
• 复杂 IC 复用基础符号，仅修改引脚定义与属性，提升建库效率。
• 建立库模板，包含标准属性、字体、尺寸，新元件基于模板创建，确保规范统一，这也是智行者IC社区推荐的高效建库方法。

六、常见问题与避坑指南

1. 库调用失败：检查 CDS_LIBPATH 是否包含库路径，库文件名/路径无中文、空格，这是最常见的错误，很多新手都会忽略。
2. 网表导入报错：核对 PCB Footprint 属性与 PCB 封装名是否完全一致，引脚编号匹配，大小写也要完全统一。
3. DRC 单端网络报错：未用引脚标注 X，设置正确电气类型，避免多余报错。
4. 极性错误：原理图与 PCB 封装极性标识必须统一，避免焊接短路，这是影响生产的关键错误。
5. 属性缺失：BOM 生成异常，确保 MPN、PCB Footprint、Manufacturer 等关键属性完整，这是智行者IC社区中大家经常遗漏的细节。

七、总结

一、光绘模板的创建

1. 打开Cadence Allegro软件，完成目标PCB的全部设计与检查工作后，进入光绘生成界面，具体操作路径：Manufacture → Artwork。

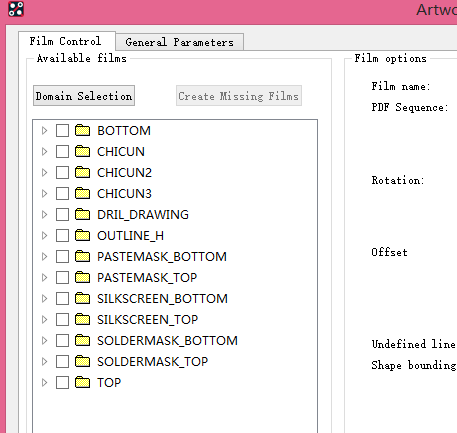

2. 在弹出的Artwork Control Form窗口中，手动添加本次输出所需的所有Film层，并按照生产要求精准设置各层参数，比如层类型、输出精度、镜像模式等。

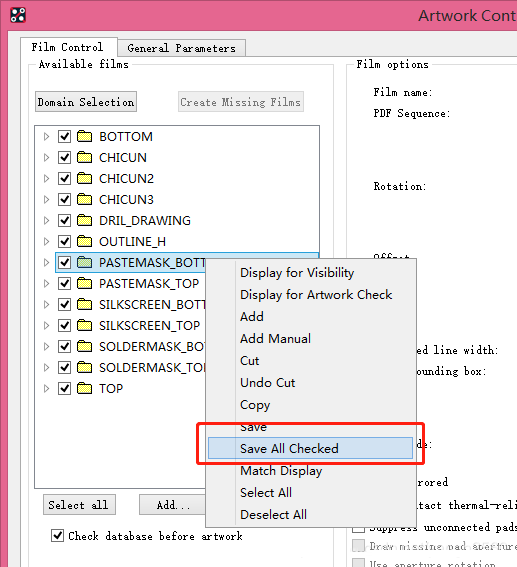

3. 确认所有需要后续复用的Film层均已勾选后，右键点击任意一个已勾选的Film层，在弹出的菜单中选择 “Save All Checked” 选项。

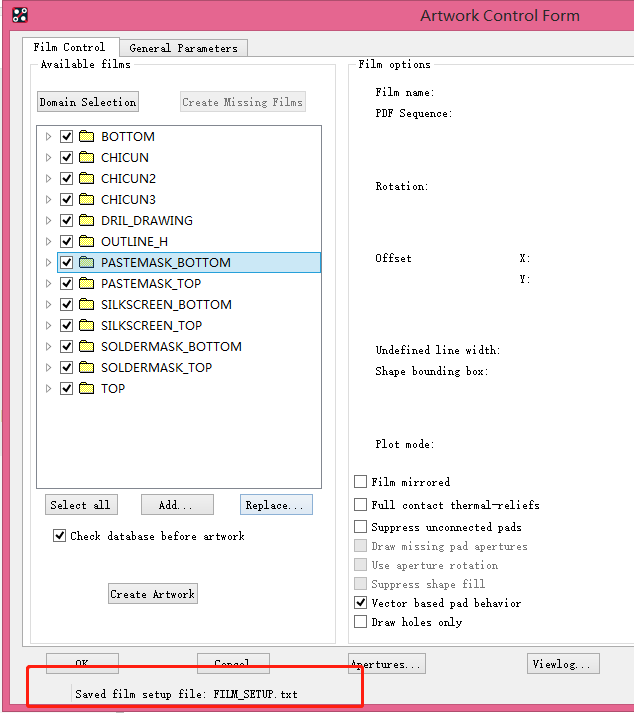

1. 执行上述操作后，软件会弹出保存提示窗口，默认保存路径为当前PCB工程文件夹，确认路径无误后点击确认，即可生成名为 FILM_SETUP.txt 的模板文件，该文件已完整记录所有勾选Film层的配置信息。

二、光绘模板的导入复用

1. 完成新PCB设计并需输出光绘文件时，同样进入Artwork Control Form光绘生成界面（操作路径：Manufacture → Artwork）。

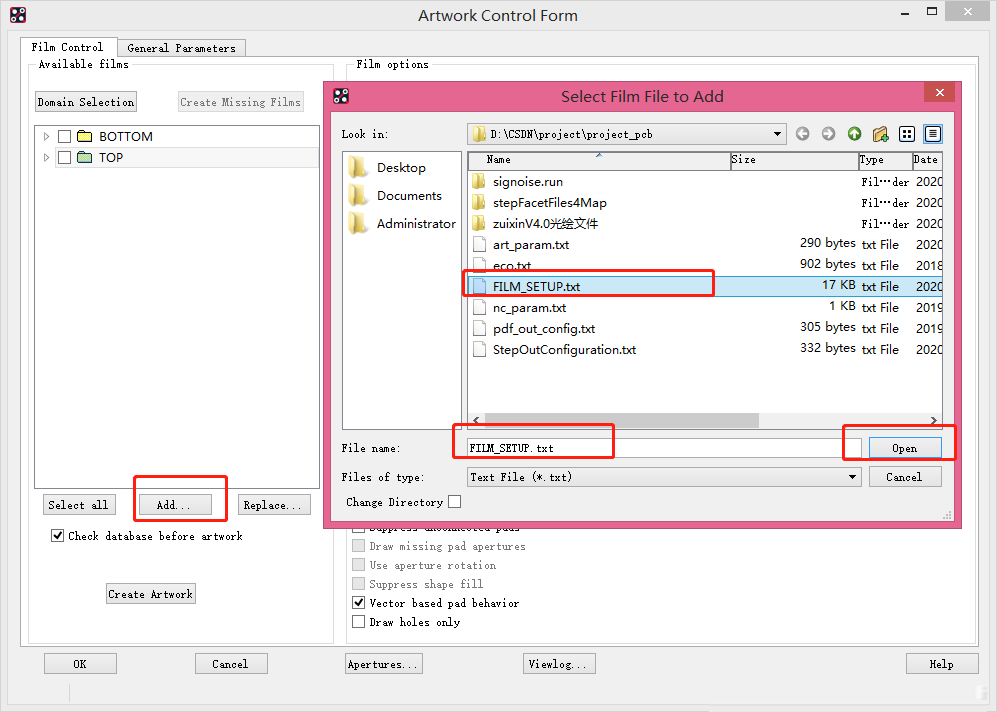

2. 点击界面中的 “Add” 按钮，在弹出的文件浏览器中，找到之前保存的 FILM_SETUP.txt 模板文件（建议提前将模板文件拷贝至新PCB的工程文件夹，方便快速查找）。

1. 选中模板文件后点击 “Open”，软件会自动将模板中保存的所有Film层批量导入到当前光绘配置中。

1. 导入完成后，可根据新PCB的设计特点，对个别Film层的参数进行自定义调整，比如增减特殊层、修改输出精度等，无需重复配置全部层位，进一步提升工作效率。

三、核心注意事项

1. 模板文件与PCB工程的层定义需保持一致，若新PCB新增了阻抗控制层、埋盲孔层等特殊层，需手动补充添加，同时可同步更新模板文件，方便后续持续复用。
2. 建议按PCB类型（如单面板、双面板、多层板）分类存档模板，避免不同类型模板混淆，进一步提升复用效率。
3. 导入模板后，务必仔细核对各Film层的勾选状态与参数设置，避免因模板版本差异或设计变更导致输出错误，保障光绘文件的准确性，确保生产环节顺利推进。
